Colliers/manchons coupe-feu Gamme multi

138,00 HT

Les colliers/manchons coupe-feu de la gamme MULTI permettent  de protéger les traversées de tubes (en voile ou en dalle) grâce à leur propriété de restitution du degré coupe-feu. Ils peuvent être rapprochés, inclinés ou proche des parois.

Cette gamme est particulièrement utilisée pour fixer plusieurs tubes les uns à côté des autres ou pour les regrouper entre eux (voir les photos).

Le collier/manchon est constitué d’une armature en acier englobant des bandes intumescentes.

Conditionnés dans un carton contenant 2,5m de bandes métalliques et 8,6m de bandes intumescentes.

Description

DESCRIPTIF PRODUIT

Objectifs

  • Protection des traversées de tubes
  • Restitution du degré coupe-feu
  • Collage multiple des tubes

informations

  • Conditionné en carton de 2,5m de bandes métalliques et 8,6m de bandes intumescentes

Application

  • Montage en voile et en dalle
  • Sur support béton et cloison

DOMAINE DIMENSIONNEL

  • Diamètre du tube : de 30mm à 250mm*
  • Longueur de la bande métallique : de 200mm à 955mm*
  • Longueur de la bande intumescente : de 240mm à 4300mm*
  • Nombre de tours : de 2 à 5 tours*
  • Nombre de colliers possible : de 1 à 12 colliers*

*voir FT pour les dimensions détaillées.

PERFORMANCES FEU

  • EI120 pour montage en voile
  • EI180 pour montage en dalle

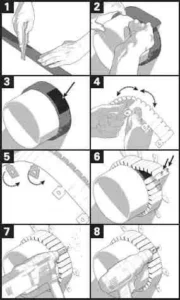

Installation du Collier/Manchon coupe-feu gamme Multi :

Pendant l’installation, nous vous conseillons de télécharger notre notice de pose expliquée dans la fiche technique.

Ce produit doit être posé en fonction de l’usage prévu.

Sur cloisons souples : à l’aide de vis de 8 (diamètre) x 120mm en acier galvanisé sur le côté exposé au feu et de vis de 8 (diamètre) x 50mm en acier galvanisé sur le côté non exposé au feu.

Sur cloisons rigides : grâce à des ancrages à expansion de 8 (diamètre) x 60mm en acier galvanisé classe 8.8 des chacun des côtés.

Au plancher : par la partie inférieure grâce à des ancrages à expansion de 8 (diamètre) x 60mm en acier galvanisé classe 8.8.
